DAIC-MJ-YTRW说明书

一、产品简介

DAIC-MJ-YTRW是多奥二维码加蓝牙非接触式门禁一體机，配合Mifare 1（IC）感应卡使用，门禁、收费、防盗、等一卡通类管理系统，具有接收灵敏度高，工作電流小，性能稳定等特点。

采用高性能32位ARM高速处理器

采用专用基站射频芯片

防静電，防错接等多重保护设计

易散热，防护性能好

抗金属屏蔽和读卡器相互干扰能力强

蜂鸣器声音清脆响亮，不会受干扰变调

门禁,小區一卡通等

二、技术参数

三、灯光線序定义

刷卡區待机状态：红灯常亮

刷卡區读卡状态：绿灯约亮0.5秒

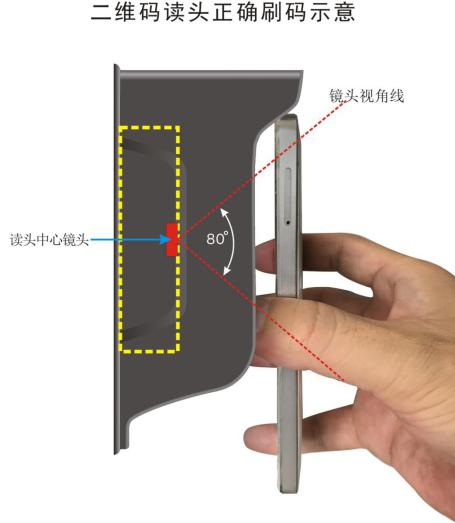

二维码读取状态：蓝色灯亮0.5秒

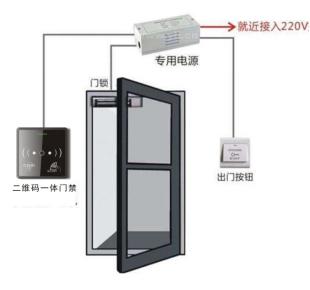

線序定义

JP1

红 VCC（12V）

黑 GND（地）

黄 NO（继電器常开）

白 COM（继電器公共端）

绿 NC (继電器常闭)

蓝 OPEN (开锁信号)低電平触发

JP2

黑 485A

红 485B

四、注意事项

1．安装/拆卸时，请先关闭電源，切勿带電操作。

2．最大读卡距离是在无干扰环境中，读卡器按照正确方式安装，且卡片平行于读卡器表面测得，任何電磁干扰环境都将影响读卡距离。

3．请勿将读卡器安装于磁性、金属物體表面，磁性、金属材料都将严重影响射频信号

4．请勿将读卡器安装于产生干扰電磁场设备附近，如：马达、AC/DC转换器、UPS、继電器、监视器等。

5．電源应保证功率足够，尽量使用線性電源，门锁和控制器应分开供電。電源的安装尽可能靠近用電设备，以避免受到干扰和传输损耗。

6．建议布線时注意强、弱電分开走線，相隔要求大于20cm。電源線应采用線径足够粗的多股导線。
