智能外呼梯控系统工作原理图
2018-08-17

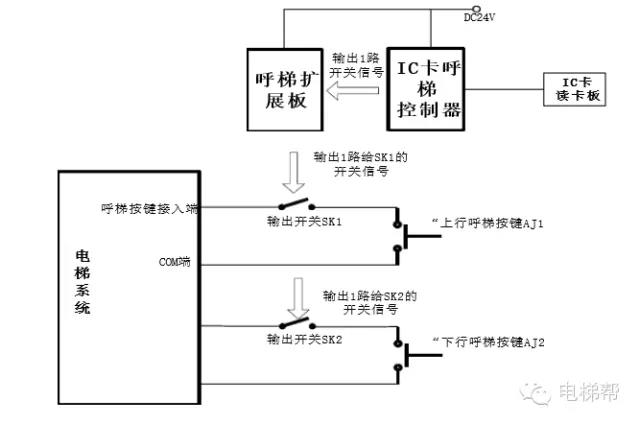

智能外呼梯控系统工作原理图：
①由于1楼有“上行呼梯和下行呼梯键”，故為了同时截取该两个信号输出，该种接法需加1块2路开关输出的呼梯扩展板（注：若1楼只有“上行呼梯键”，则无需加该呼梯扩展板，因為IC卡控制板的1路开关输出就可截取上行信号）。
②SK1和SK2分别与AJ1和AJ2串联。
③IC卡控制板和呼梯扩展板上電前：SK1、SK2都闭合，则呼梯按键AJ1、A2有效。
④IC卡控制板和呼梯扩展板上電后：SK1、SK2都断开，则呼梯按键AJ1、AJ2无效。
⑤刷IC卡，IC卡控制板的1路开关输出动作，控制呼梯扩展板上SK1、SK2同时动作。
⑥刷卡后：SK1、SK2都闭合，则2—4秒内按AJ1、AJ2任意1个按键有效；2—4秒之后SK1、SK2都复位，按AJ1、AJ2键都无效。
