多奥CBD電梯梯控系统方案

1、 项目電梯现状：

目前電梯无楼控系统，乘客进入轿厢任意按选层按钮都可以到目标楼层，无電梯控制管理系统。

2、 增加電梯梯控的优势：

鉴于以上情况，建议对大楼電梯增加梯控管理系统，多奥梯控系统的优势如下：

1、 電梯加装梯控后，乘梯人都需要通过有效验证或授权后才能乘梯上楼，因此可以有效杜绝外面闲杂人员、推销人员、小偷等乘梯上楼，再配合消防通道已安装的单向推杆锁，大大提高了大楼客户的安全性和私密性；

2、 因為客户通过刷卡或扫码直接自动选责目标楼层，避免某些人恶意选层或小孩在電梯内开梯玩耍，减少人為误操作按钮，节省電费及電梯损耗。

3、 还可以缩短乘梯人等待的时间，提高大楼品质和客户舒适性。

4、 让物业管理更加智能、更加有效、更加便捷。

3、 梯控系统方案：

本系统集计算机技术、自动控制技术、网络通讯技术、二维码技术、智能卡技术、传感技术、模式识别技术以及机電一體化技术于一體，主要置力于電梯控制系统，有效减少電梯误操作，降低電梯运行费用和损耗，节能降耗。利用高科技手段防止非授权人员出入電梯继而进入大楼，大大地提高了大楼的安全系数及形象。

1、大楼固定客户乘梯：

方法1：可以使用有效卡片刷卡乘梯上楼，并且卡内楼层权限可以在管理電脑设定，刷卡后系统可自动点亮对应的楼层按钮，无权限的楼层按钮则不能点亮。

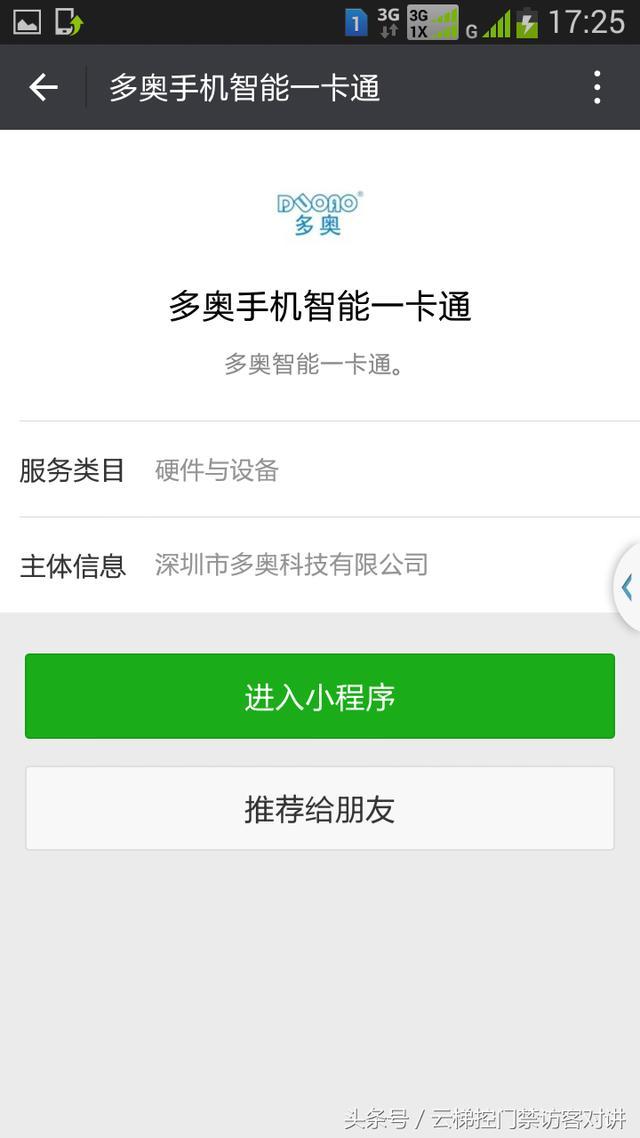

方法2：客户手机上安装"多奥智能電梯"APP/多奥微信小程序（微信-发现-小程序 搜多奥手机智能一卡通 ），打开手机APP/小程序可生成一张乘梯二维码图片，客户可以使用该手机二维码在電梯轿箱内的"二维码识别器"上刷一下，系统就会自动点亮该业主的楼层，无权限的楼层按微信小程序 界面如下:

2、 大楼访客乘梯：

可以由大楼固定客户打开手机APP生成一张乘梯二维码图片，然后将该二维码图片利用彩信/QQ/微信等等方式发送给来访客人的手机，访客可以使用此二维码图片在電梯内的"二维码识别器"上刷一下就可以自动点亮该业主的楼层，其它的楼层不能点亮。客户可以设定该二维码图片的有效时间（1分钟~24小时）和使用次数，超时或超次后此访客二维码会自动失效。

3、 对于大楼物管人员：

则可以发行通卡（一张卡内拥有全部電梯所有楼层的权限），刷卡后在设定时间范围内可以任意选择要去的楼层，物管人员也可以使用手机APP乘梯。

4、 对于電梯检修维护：

只需通过轿箱内（司机开关盒内）的"脱离开关"就可以将電梯管理系统与電梯分离，電梯恢复原有状态，以便于電梯检修。

5、梯控系统示意图：

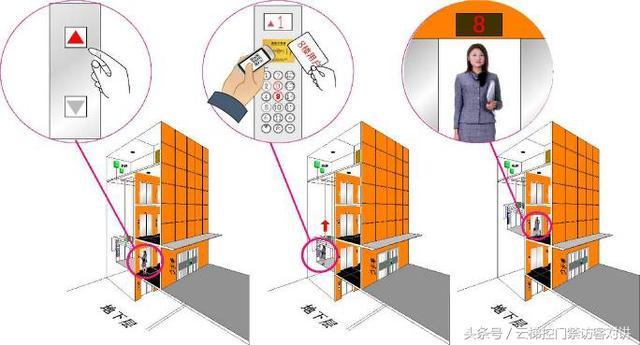

6、梯控系统工作流程图

B、用户入電梯刷卡/刷手机二维码，认证成功后只能点亮有权限的楼层或系统自动点亮目标楼层，无权限的楼层按钮无法点亮。C、到达对应楼层后，梯门打开，用户进入该楼层。

A、按外呼按钮呼梯；

7、该系统的其它扩展功能：

该系统具有强大的自检功能，当系统出现故障时，方便用户拆卸和维修。当本模块出现故障时，不影响其他模块的正常运行。解决了目前電梯施工复杂、接線繁锁及電梯某部分零件出现问题而影响其整个系统都无法正常运行的问题。本系统内模块间采用CAN总線连接，提高了系统的运行速度和稳定性，很好的解决了目前市面上运行速度慢，出错率高的问题。為了满足不同客户需求，该系统具备以下扩展功能：

7.1、刷卡/二维码/指纹（选配）乘梯并自动选层功能：

具备刷卡/二维码/按指纹到达指定楼层功能，当用户进入電梯刷卡/手机二维码/按指纹后，单层权限用户系统自动点亮对应楼层，多层权限用户（卡内有多个楼层权限）手动选择要去的楼层。此时无权限的楼层按钮无效，限制非法乘坐電梯。

7.2、语音提示功能：（选配）

7.2.1每趟乘梯的第一次刷卡后，系统会语音："欢迎光临**大厦！"

7.2.2当用户卡有效时间快要过期时，系统会有语音提示，写字楼電梯提示："此卡即将过期，请尽快延期"。

7.2.3当用户卡為越权卡（没有本梯权限）时，系统语音提示："此卡无本梯使用权限"

7.2.4当用户卡為挂失卡时，系统语音提示："此卡已挂失"；

7.3、主控器程序遠程升级功能：

本系统可在后台管理電脑上实现主控制器程序遠程更新及升级，无需像其它同类产品需要拆下主板或芯片寄回厂家更新程序，大大节省了客户的调试和维护成本。并且厂家可通过英特网实现遠程检测系统并升级主芯片程序。

7.4、时段设置功能：

7.4.1系统可将一天分為多个时间段，每个时间段起始值任意定义, 在每个时间段内可任意设定读卡操作的有效性，如在上班高峰期时段（7点到9点）可以设為开放时段，所有楼层按钮都不受管制，无需刷卡可以任意激活每层按钮。高峰期过后系统自动恢复為管制状态。

7.4.2节假日特殊工作模式设定，系统可根据用户需求来设定。

7.4.3星期功能设定：在一周的七天内，系统可将每天都设定為不同的工作模式，允许不同范围的用户读卡有效。

7.5、 记录功能：

系统主控制器和管理中心对系统中发生的事件都有详细记录，如每次用户刷卡的时间、梯号、卡的编号、持卡人等信息。这些记录信息在一定条件下可以共享，作為原始数据提供给其它相关系统，具有良好的兼容性。

7.6、本系统具有多种方法与電梯脱离，不影响電梯正常使用

7.6.1 手动脱离功能：在電梯轿箱操纵盘下方的司机盒内暗装 "系统脱离开关"，通过此开关可将IC卡電梯控制系统与電梯脱离，退出控制電梯，電梯恢复原有状态，不影响電梯的使用。

7.6.2故障或断電脱离功能，在系统常见故障或断電时系统可立即自动与電梯脱离，電梯恢复原有状态，不影响電梯的使用。電梯检修时，可将轿顶控制器電源关闭即可。

7.6.3刷卡脱离功能：可以使用"系统脱机卡"，通过在電梯轿箱内刷此卡可以实现本梯的IC卡系统失效，電梯恢复原有状态。

7.6.4分层脱离功能：可以使用系统的分层脱离卡，此卡内可以任意写入楼层，在電梯内刷此卡后，对应的楼层则立即开放，也可自由登记该层。持此卡再次在该梯刷卡后，本楼层又开始受控。即可单独控制某一个楼层或多个楼层脱离或受控。

7.6.5消防脱离功能，当IC卡控制器收到消防信号后，系统会自动进入消防状态，所有電梯按钮将不受刷卡系统管制，可随意登记，電梯恢复原有状态。本功能需接入消防报警信号（无源触点信号）。

7.7、挂失解挂功能：

当用户卡片/手机丢失后可以在系统管理软件挂失并下载黑名单，该卡/手机二维码立即失效。找到卡片并在软件上解挂之后，该卡又可恢复使用。

7.8、IC卡脱机发卡功能：

系统采用写卡模式，用户资料及权限写在卡内并加密，发行用户卡时不需要下载卡号及用户资料到主控制器，系统对网络依赖非常小，当系统通讯線路故障或异常时，管理中心仍可正常发行用户卡，不会影响用户使用電梯。 后台電脑软件授权用户手机"智能電梯APP"时,也不需要与前端设备联网。

7.9、遠程控制電梯功能：（须与管理中心联网）

系统可以通过管理電脑遠程控制電梯，如：遠程开放某台電梯的某些楼层权限（不直接点亮）、遠程点亮某台電梯的某些楼层按钮（直接点亮）、任意脱离某台或全部電梯的IC卡系统让電梯恢复原有状态。

7.10、软件权限分组功能：

所有用户楼层权限可任意组合及分组，如：同一单元几台梯的3层组合成一个权限组或者全部電梯的全部楼层组合成一个权限组，这样发行用户卡时非常方便、快捷，只需要选择对应的权限组即可，

7.11、楼层权限组自动生成功能：

本系统可以根据设定的電梯号、楼层数量和控制的起始层来自动生成权限组，无需人工手动一个一个添加，大大节约了管理操作员的时间和精力。

7.12、一卡通功能：

本系统采用國际通用的PHILIPS M1智能IC卡，可以与使用同种卡类型的停車场系统、考勤门禁系统等共用一张卡，实现一卡多用。

7.13、数据自动备份功能：

系统软件可设置数据库按时间自动备份，以保证数据库不会丢失或遭损坏

以上系统扩展功能，可以根据大楼实际情况自由选配。
