電梯控制系统总體方案设计
2018-03-21
本電路并没有采用微控制器编程实现（如单片机，PLC等），而采用逻辑门芯片和分立模拟器件来实现。本设计主要采用COMS相关電路和芯片，COMS電路具有制造工艺简单，成本低，功耗小，输入阻抗高，集成度高，電源電压范围宽等优点。
设计要求
基本要求（只能采用逻辑门芯片和分立模拟器件实现）
发挥部分（发挥部分可任选器件）
设计要求
基本要求（只能采用逻辑门芯片和分立模拟器件实现）
（1）電梯内部：开、关门键，楼层选择键，报警键，楼层显示，超重报警（重量可手动调节電位器模拟，大于设定值报警）。
（2）電梯外部：上、下楼键，楼层显示。外部呼梯信号可存储。
（3）楼层识别電路，开门关门到位信号，可利用人工模拟。
（3）楼层识别電路，开门关门到位信号，可利用人工模拟。
（4）当关门信号到位，楼层选择完毕，超载称重检测无误，可驱动電机动作（即功能控制板输出信号）。运行方向可用两个指示灯表示（上行可用红发光管，下行可用绿发光管）。开到选择楼层后，電机停止（即输出无信号）。
（5）超载称重检测，若发生超载，发警报（发光管指示），電机不得动作（即功能控制板输出无动作）。
（5）超载称重检测，若发生超载，发警报（发光管指示），電机不得动作（即功能控制板输出无动作）。
发挥部分（发挥部分可任选器件）
（1）在PC机建立電梯运行历史表格，该表格显示该部電梯5分钟内运行情况。（内容包括楼层数及运行时间）
（2）按报警键后，PC机可显示故障内容，包括：電梯门开不到位，关不到位。
（3）電源质量检测，单相電源应在180--240 V，為正常，否则报警。
（3）電源质量检测，单相電源应在180--240 V，為正常，否则报警。

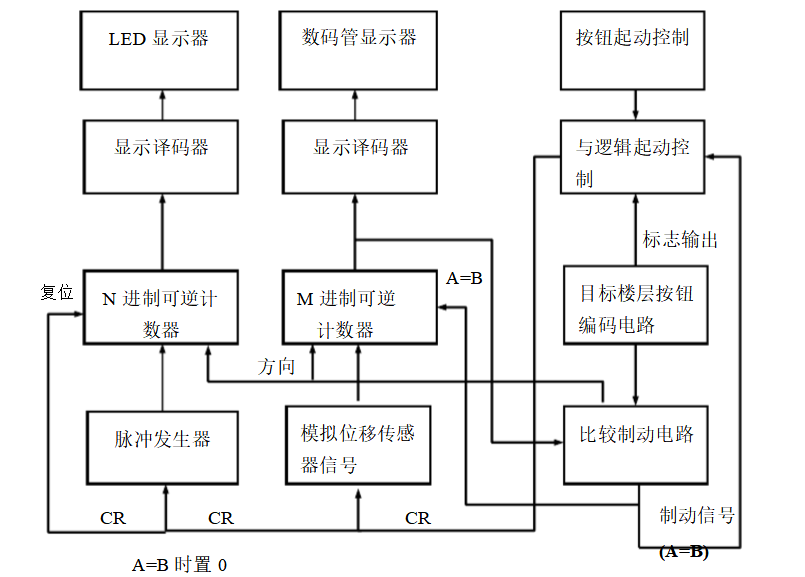

電路原理框图
電路原理框图
電路原理框图
電梯原理图
实现功能
用四个LED显示電梯行进过程，并用数码管显示電梯当前所在楼层的位置，每层電梯的入口处设有请求按钮，按下按钮，则相应楼层的LED亮。電梯达到请求的楼层，该层的指示灯灭，電梯门打开；電梯自动关门，继续运行。電梯运行中，运用比较器选择所到楼层的先后顺序。
